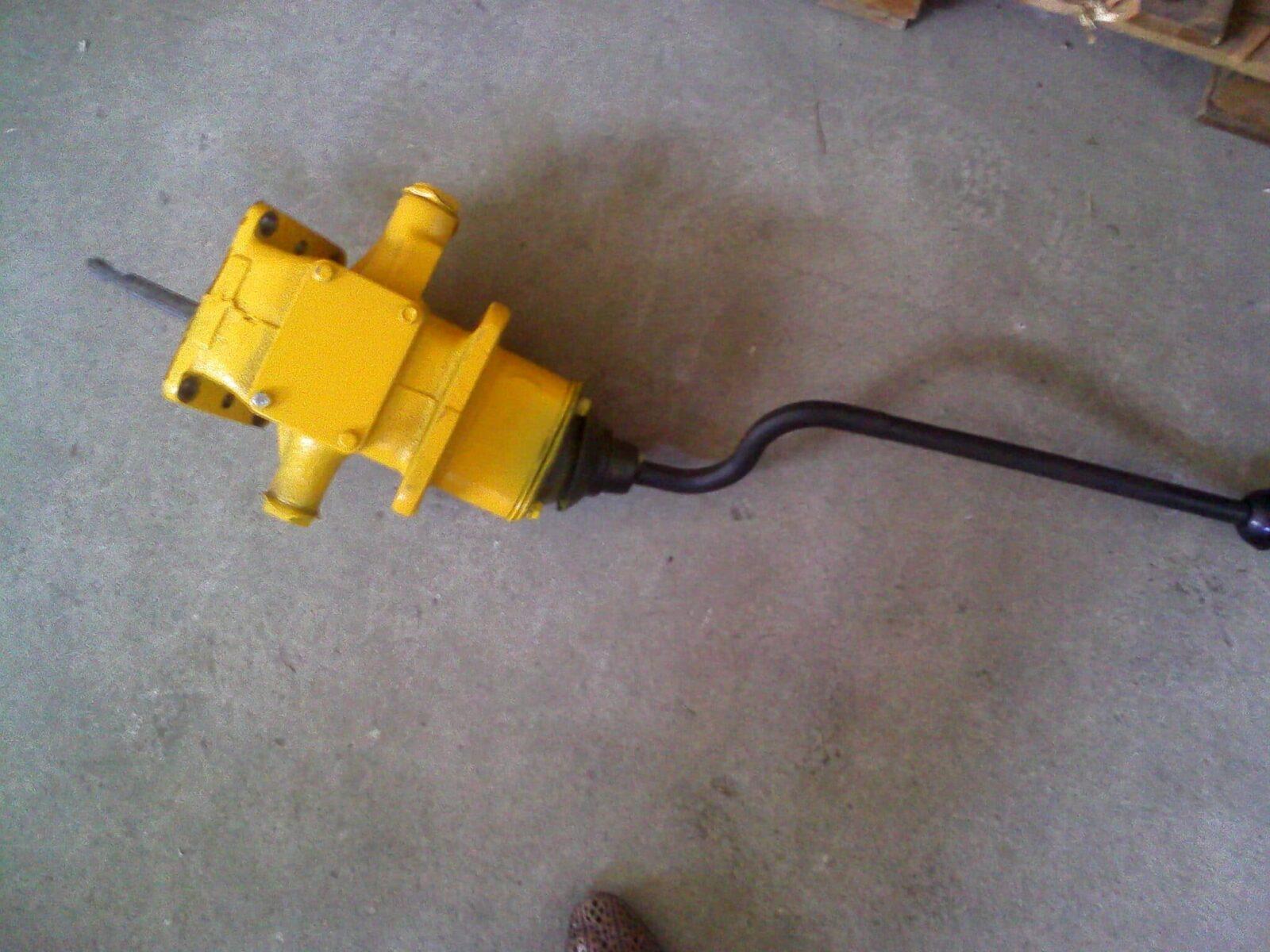

Механизм левый /прав.ЧТЗ 18-12-177 СП/ 178 СП

Механизм левый /прав.ЧТЗ 18-12-177 СП/ 178 СП

Мы предлагаем Большой ассортимент запчастей в наличии!

Для консультации Вы всегда можете обратиться к специалисту компании СпецДорТрак.

  Бесплатная доставка техники и запчастей по г.Челябинску.

 Бесплатная комплектация и погрузка товара.

+7 904-808-37-51

+7(351)776-99-21

   Наш email: trak-174@mail.ru

Описание

Механизм левый /прав.ЧТЗ 18-12-177 СП/ 178 СП

Механизм левый /прав.ЧТЗ 18-12-177 СП/ 178 СП

Поз Обозначение Наименование Масса Кол. в сб. Фото
1 18-12-330;
18-12-391
Проставка 9,6 1
2 38325 Пружина 0,03 2
3 13360 Кольцо 0,25 1
4 13317 Фланец шаровой внутренний 0,325 2
5 Болт М10-6gx30.58.019 4
6 Шайба 10 ОТ 65Г 09 4
7 40820 Кольцо 0,02 1
8 18-12-161СП;

18-12-162СП

Рычаг(правый)

Рычаг(левый)

2,51 11
9 13310СП Рукоятка 0,13 1
10 Шплинт 4×32.019 1
11 13591 Крышка 0,036 1
12 46612 Колпачок 0,03 1
13 13319 Крышка 0,06 1
14 13318 Фланец шаровой
наружный
0,158 1
15 40819 Прокладка 0,027 3
16 18-12-411 Пластина стопорная 0,017 1
17 21-12-50 Прокладка 0,006 7
18 Выключатель  ВК 418 3716 000; ВК 418 3716 000-Т 1
19 Кольцо 014-018-25-2-5 1
20 18-12-412;

18-12-413

Валик (правый)

Валик (левый)

0,626 1 1
21 40588 Прокладка 0,001 4
22 31368 Шайба 0,018 2
23 700-37-2319 Пробка 0,1 1
24 700-30-604 Гайка 0,021 1
25 Выключатель ВК 412 1
26 700-37-2154 Пробка 0,1 1;2
27 Болт  М8-6gx16.88.35.019 4
28 Шайба 8Т 65Г 09 4
29 18-12-246 Крышка 0,37 1
30 700-40-3072-1 Прокладка 0,016 1
31 Болт М12×1,25-6gx35.109.0 19 2
32 700-31-2337 Пластина стопорная 0,006 1
33 18-12-410 Рычаг 1,3 1
