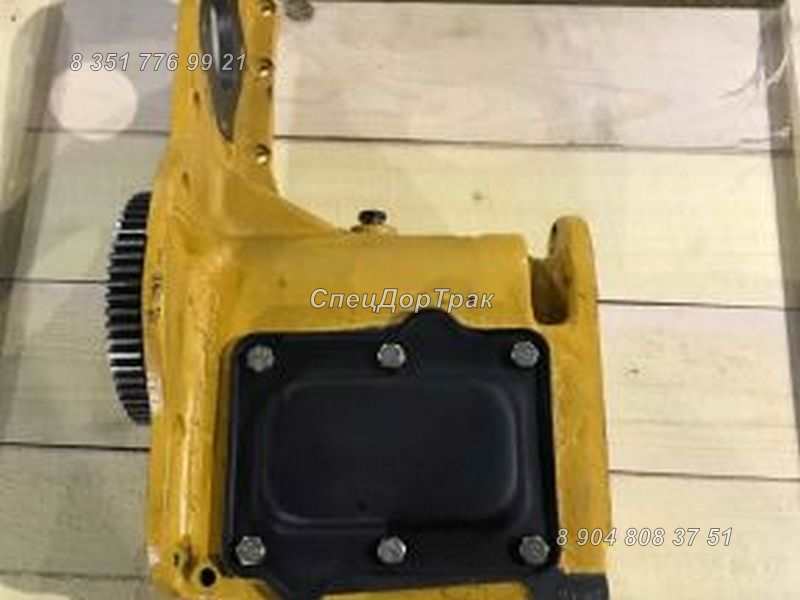

Регулятор дизеля 51-06-14 (Д-180)

Описание

Регулятор дизеля 51-06-14 (Д-180) от насоса ТНВД дизельных двигателей тракторов  относятся к типу центробежных всережимных. Они позволяют регулировать и держать постоянными обороты коленвала дизеля. В диапазоне от минимальной скорости (холостой ход) до максимальной. Которую регулятор же и ограничивает. Между модификациями регуляторов 51-06-14СП (для дизеля Д-180) и 51-06-14-01СП (мощность 140 л.с.) не так легко найти отличия по сборочному чертежу узла, они во многом похожи. И тот, и другой содержат приводной вал, две прямозубые шестерни в зацеплении, валики и вилки, подпружиненные болты минимальной и максимальной подачи с упорами. Центробежный регулятор обязан включать также вертикальный вал с грузиками, муфту, систему рычагов и тяг, иметь наружный рычаг.

Основными деталями регулятора подачи топлива 51-06-14СП для дизеля мощностью 180 л.с., согласно конструкторской документации, являются:

• вал привода 51-06-40 (ок. 3 кг, многоступенчатый);
• шестерни 06370-1 (ведущая) и 29-06-1 (ведомая);
• рычаги 16-06-13-1, 51-06-2, 06340-1 (по 1 шт каждого);
• вертикальный валик 06583 (масса 450 г). На котором располагаются 2 груза регулятора (29-06-2, 06585) массой по 260 г;
• муфта регулятора 06534-1;
• подпружиненный болт минимальной подачи 51-06-128СП, максимальной подачи 06375СП (с пружинами разной длины) и т.п.

Для регуляторов 51-06-14СП (мощность дизеля 180 л.с.). И 51-06-14-01СП (140 л.с.) большей частью использованы одинаковые узлы и детали. Несколько различается схема компоновки.

Часто говорят, что топливный насос дизеля плунжерного типа (ТНВД), который входит в систему подачи топлива наряду с баком, фильтрами, топливоподкачивающим насосом, форсунками и трубопроводами, собран сразу как одно целое с регулятором подачи (последний располагается на его корпусе с тыльной стороны). ТНВД впрыскивает топливо в цилиндры через форсунки по кинематическому закону работы цилиндров Д-180. Для этого он имеет четыре секции с клапанами и кулачковый вал (последний задаёт механический закон работы 4-х подпружиненных толкателей), а также рейку и тягу рейки. На неё и воздействует регулятор через рычаги и тяги, что ведёт к автоматическому поддержанию частоты вращения коленвала машины постоянной.
