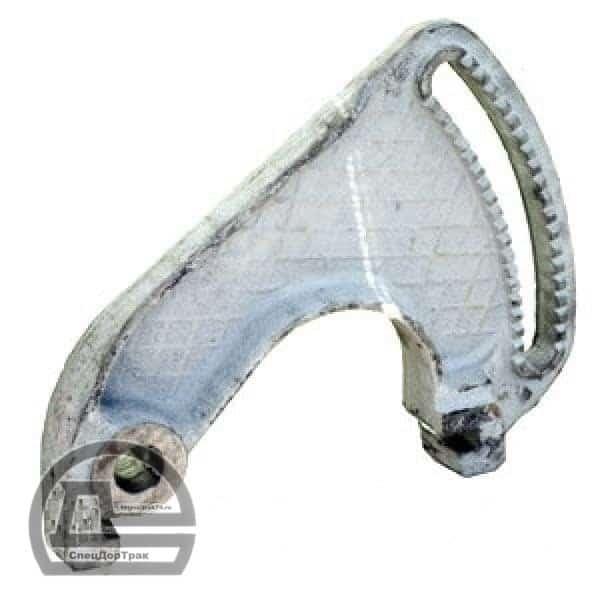

Кронштейн правый Д395Б.34.077

Описание

Кронштейн правый Д395Б.34.077

Кронштейн правый Д395Б.34.077 поворотного отвала автогрейдера предназначен для установки отвала на поворотном круге тяговой рамы и обеспечения его перемещения в направляющих кронштейнов под действием гидроцилиндра выноса отвала.

Кронштейны Д395Б.34.077/Д395Б.34.120 представляют собой штампованные стальные изделия. Размещаются кронштейны на оси, установленной в опоре поворотного круга слева и справа от круга. При этом кронштейны крепятся к отвалу. И за счет фигурной проточки в корпусе обеспечивают возможность выдвижения отвала. Под действием усилия от гидроцилиндра выноса отвала, смонтированного одним концом на правом рычаге подвески тяговой рамы, а вторым – на центральной части отвала. На опоре штока, прикрученной к тыльной стороне корпуса отвала. Крепление кронштейна отвала к оси осуществляется при помощи шайбы и корончатой гайки. Которая шплинтуется через отверстие в теле оси.
